运放设计十坑 信号放大器实战避雷指南

在电子设计领域，运算放大器是信号处理与放大的核心元件。即便是经验丰富的工程师，在运放电路设计中也难免遇到各种“坑”。本文以立创商城等常用元器件平台为参考，结合信号放大器的典型应用场景，梳理了运放设计的十个常见陷阱，并提供了实用的解决方案。

第一坑：电源去耦不当
运放对电源噪声极为敏感。许多设计中仅在电源引脚附近放置一个0.1μF电容，却忽略了低频去耦。建议采用大小电容并联（如10μF电解电容与0.1μF陶瓷电容组合），并尽量靠近电源引脚布局，以滤除宽频噪声。

第二坑：忽视输入偏置电流路径
双极型运放的输入偏置电流需要明确的直流回流路径。若采用电容耦合输入而无直流通路，会导致输出饱和或漂移。务必通过电阻为偏置电流提供到地的通路，尤其是在同相放大或电压跟随器配置中。

第三坑：未考虑共模电压范围
输入信号电压超出运放允许的共模输入范围时，会导致失真甚至损坏。选择运放前，需仔细核对数据手册中的共模电压范围，并确保在电源电压和输入信号幅度下留有足够余量。

第四坑：输出负载过重
运放的输出电流能力有限。直接驱动低阻抗负载（如扬声器、电机）可能造成输出电压跌落、失真或过热。需通过缓冲级（如晶体管扩流）或选择高输出电流运放来匹配负载需求。

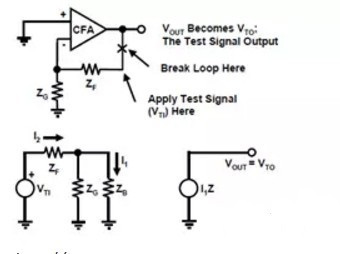

第五坑：反馈网络电阻取值不当
反馈电阻过大（如>1MΩ）会加剧噪声、漂移和寄生电容影响；过小（如<1kΩ）则会增加功耗并加重运放输出负担。通常建议在1kΩ至100kΩ之间选择，并保持同相端与反相端直流电阻平衡以减少偏置电流引起的误差。

第六坑：忽略带宽与压摆率限制
对于高频信号，需同时关注增益带宽积（GBW）和压摆率（Slew Rate）。即使小信号带宽足够，大信号下压摆率不足仍会导致波形失真。应根据信号频率与幅度，选择GBW和压摆率均有余量的运放型号。

第七坑：PCB布局引入噪声
糟糕的布局会引入寄生电容、电感耦合和地线噪声。关键措施包括：缩短高频信号走线、模拟地与数字地单点连接、避免敏感走线与电源或数字线路平行、为高阻抗节点设置保护环（Guard Ring）。

第八坑：单电源应用未设置虚地
单电源供电时，若输入信号为交流，需通过电阻分压或专用基准芯片建立中间电平的“虚地”（通常为Vcc/2），并用电容去耦，以确保信号在运放的线性范围内摆动。

第九坑：温度漂移未补偿
在精密放大电路中，运放的输入失调电压和偏置电流会随温度变化，导致输出漂移。可通过选择低温漂运放（如自动调零、斩波稳零型）、采用匹配电阻网络或软件校准来抑制温漂影响。

第十坑：ESD防护缺失
运放输入引脚通常很脆弱，易受静电放电（ESD）损伤。在可能接触静电的环境（如测试接口、外接传感器），应添加TVS管、限流电阻或ESD保护二极管，确保电路可靠性。

成功的运放设计始于对器件特性的深入理解，成于严谨的电路计算与PCB布局。建议工程师在设计初期便系统考虑上述问题，充分利用立创商城等平台提供的参数筛选与仿真模型，结合实际测试进行验证，从而有效规避陷阱，打造稳定、高性能的信号放大器。
