安全完整性等级(SIL)在信号放大器设计与应用中的关键作用

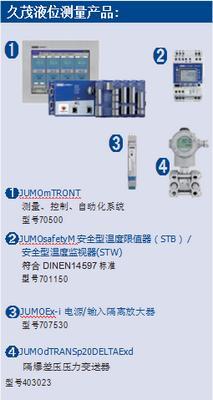

在工业自动化、过程控制和关键安全系统中，信号放大器作为连接传感器与控制器的重要桥梁，其可靠性直接关系到整个系统的安全性能。安全完整性等级（SIL）是国际标准IEC 61508/IEC 61511中定义的一种量化评估指标，用于衡量安全仪表功能（SIF）在特定危险场景下达到所需风险降低水平的能力。将SIL概念应用于信号放大器的设计、选型与验证，是构建高可靠性安全系统的核心环节。

一、SIL等级与信号放大器的关联

信号放大器在安全回路中通常扮演着信号调理和传输的角色。例如，在化工厂的压力监测系统中，压力传感器输出的微弱电信号需经放大器处理，转换为标准信号（如4-20mA）后传送至安全仪表系统（SIS）。若放大器失效，可能导致危险压力未被及时检测，引发严重事故。因此，放大器的SIL等级决定了其在安全功能中的“容错能力”——SIL等级越高（从SIL1到SIL4），要求其危险失效概率（PFD）越低，硬件容错能力和诊断覆盖率越高。

二、应用实例分析

实例1：石油天然气管道压力安全监测
在长输管道系统中，高压管段设有安全阀控制系统。压力传感器检测管道压力，信号放大器将传感器输出放大并隔离后，传送至SIS控制器。若压力超过阈值，SIS将触发安全阀泄压。

• SIL要求：该功能通常需达到SIL2等级，意味着放大器的PFD需低于10^-2（平均每年失效概率不超过1%）。
• 放大器设计要点：采用冗余设计（如双通道放大器），内置自诊断功能（如信号断路检测、输出值范围校验），并选用高可靠性元件。通过FMEDA（失效模式、影响及诊断分析）计算PFD，确保符合SIL2目标。

实例2：核电反应堆温度保护系统
核反应堆冷却剂温度需持续监控，温度传感器信号经放大器处理后，用于触发紧急停堆。

• SIL要求：此场景常要求SIL3或更高，放大器的PFD需低于10^-3甚至10^-4。
• 放大器设计要点：采用三重模块冗余（TMR）架构，结合硬件多样性（如不同厂商的放大器模块），并实现实时诊断（如交叉校验、脉冲测试）。需通过严格的环境测试（抗辐射、高温稳定性）和生命周期管理。

三、实现SIL合规的关键步骤

1. SIL等级确定：基于工艺危害分析（如HAZOP）和风险矩阵，定义信号放大器所属安全功能的SIL目标。
2. 选型与设计：选择符合SIL认证的放大器产品（如通过TÜV或Exida认证），确保其硬件安全完整性（如架构约束）和系统能力满足要求。
3. 验证与测试：通过定量分析（计算PFD/PFH值）和定性评估（审查设计文档、测试报告），验证放大器在实际应用中的性能。定期进行功能测试，维持SIL等级。

四、挑战与趋势

• 成本与复杂性：高SIL等级放大器往往需冗余设计和高级诊断，增加了硬件成本与系统复杂度。
• 智能集成：随着工业物联网（IIoT）发展，具备数字通信（如IO-Link Safety）的智能放大器能提供更丰富的诊断数据，辅助预测性维护，提升安全生命周期管理效率。
• 标准演进：新兴领域（如自动驾驶、新能源）对信号链安全提出新需求，推动SIL相关标准持续更新。

###

信号放大器虽小，却在安全系统中肩负重任。从石油化工到核电能源，通过SIL框架规范其设计与应用，不仅能量化风险、预防失效，更体现了“安全源于细节”的工程哲学。随着功能安全与信息安全融合，信号放大器将在智能安全生态中扮演更精密的角色。
